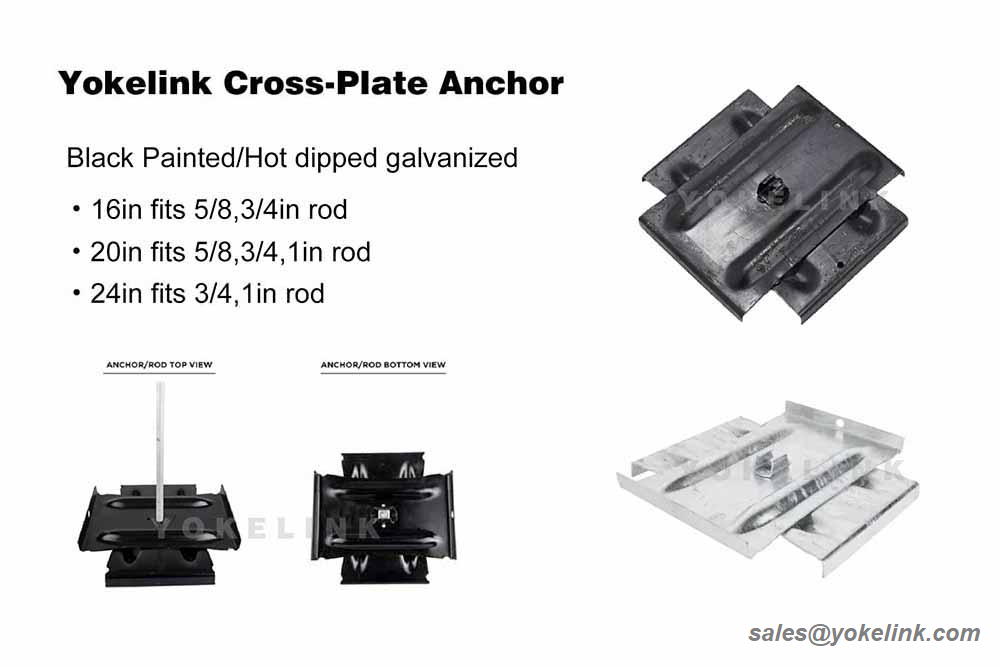

ক্রস প্লেট অ্যাঙ্করগুলি অগার্ড গর্তে ইনস্টলেশনের জন্য তৈরি করা হয়। ক্রস প্লেট অ্যাঙ্করটি শক্তিশালীকরণের জন্য আকৃতির দুটি কাঠামোগত প্লেট দ্বারা গঠিত হয়। নোঙ্গরের নীচে একজন ধারক নকল চোখের রড থেকে বাদাম ধরে রাখে (আলাদাভাবে বিক্রি হয়)।
ইনস্টলেশনের সময়, ক্রস প্লেট অ্যাঙ্করগুলির জন্য টেবিলে তালিকাভুক্ত আকারের একটি গর্ত রডের দৈর্ঘ্যের উপর ভিত্তি করে একটি গভীরতায় আগুর করা হয়। তারপর গর্তটি আন্ডারকাট করা হয় যাতে নোঙ্গরটি গাই তারের সাথে 90 ডিগ্রি কোণে স্থাপন করা যায়। একটি রড পরিখা গাই কোণ কাটা হয়. পরিখার প্রস্থ রডটি মিটমাট করার জন্য যথেষ্ট হওয়া উচিত। রডটি প্লেট নোঙ্গরের সাথে সুরক্ষিত এবং খনন করা গর্ত এবং পরিখাতে স্থাপন করা হয়। গর্ত তারপর refilled এবং tamped হয়.
ক্রস প্লেট নোঙ্গর একটি মরিচা প্রতিরোধক সঙ্গে লেপা হয়.
ক্রস প্লেট অ্যাঙ্কর স্পেসিফিকেশন
ক্রস প্লেট অ্যাঙ্কর 3D ভিউ
| Part No. |
Anchor Hole |
Rod Size |
Area |
Weight |
| Inch |
Inch |
Sq. In. |
Kg / Pcs |
| E0416 |
16 |
5/8 or 3/4 |
150 |
3.5 |
| E0420 |
20 |
5/8 or 3/4 or 1 |
250 |
7.3 |
| E0424 |
24 |
3/4 or 1 or 1-1/4 |
400 |
15 |
ক্রস প্লেট অ্যাঙ্কর বৈশিষ্ট্য

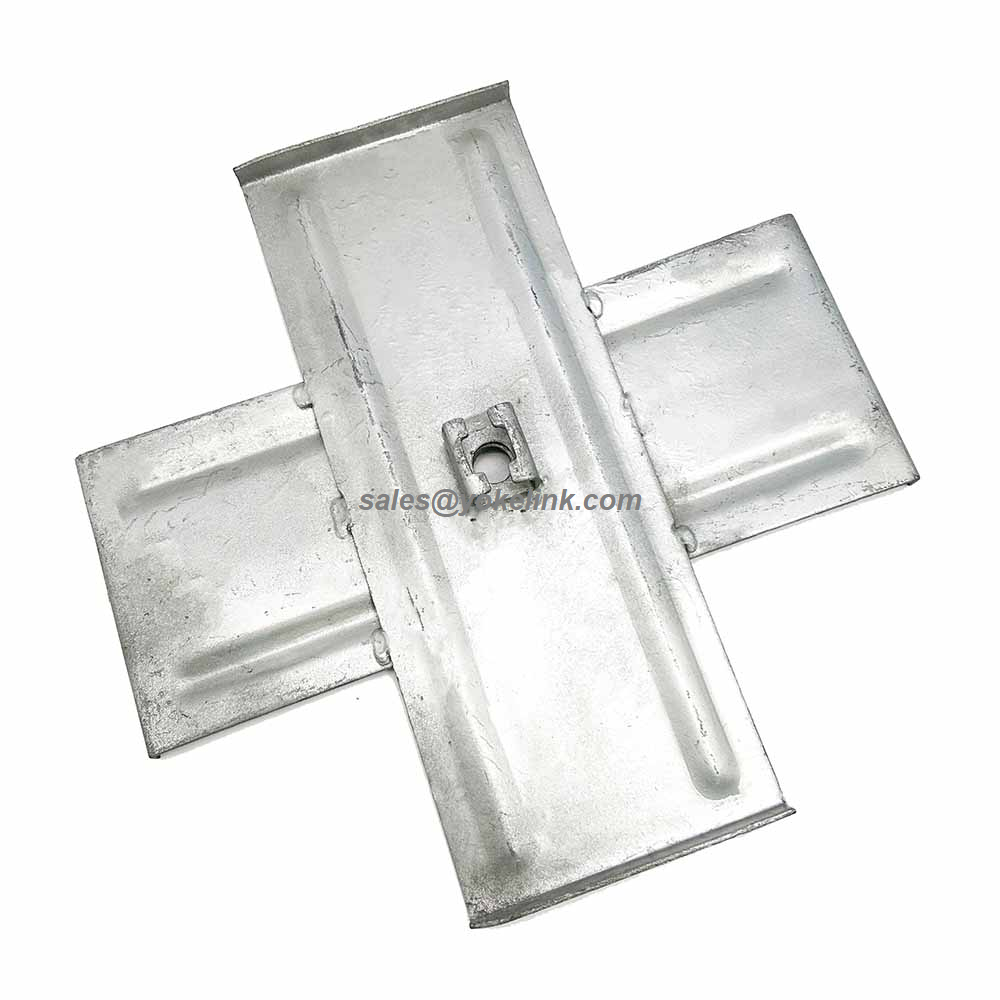

ক্রস প্লেট নোঙ্গরটি কঠিন, গরম-ডুবানো গ্যালভানাইজড ইস্পাত থেকে তৈরি করা হয়েছে, অতিরিক্ত স্থিতিস্থাপকতার জন্য রিজড ক্রস প্লেট রিম সহ। অতিরিক্ত স্থায়িত্বের জন্য নোঙ্গরটিকে একটি মরিচা প্রতিরোধকারীতেও প্রলিপ্ত করা হয়। মান নিয়ন্ত্রণ পাস করার জন্য সমস্ত ক্রস প্লেট অ্যাঙ্করকে অবশ্যই ASTM স্পেসিফিকেশন পূরণ করতে হবে।
নোঙ্গরটি উপরের প্রান্তে একটি 'চোখ' দ্বারা ম্যানুয়ালি পরিচালিত হতে পারে। ক্রস প্লেটের চ্যাপ্টা নীচে একটি বাদাম রিটেইনার স্থাপন করা হয় যাতে নোঙ্গরটিকে একবার ইনস্টল করার পরে নিরাপদে ঠিক করা যায়।
কারণ গর্তের প্রস্থ ইনস্টল করা নোঙ্গরের ধারণ ক্ষমতাকে নেতিবাচকভাবে প্রভাবিত করে না, তাদের ইনস্টলেশনের জন্য বিশেষজ্ঞ নোঙ্গর করার যন্ত্রপাতির প্রয়োজন হয় না - গর্তটি ইউটিলিটি খুঁটি ইনস্টল করার জন্য ব্যবহৃত একই augers দ্বারা প্রস্তুত করা যেতে পারে।
ক্রস প্লেট অ্যাঙ্কর কিভাবে কাজ করে?
ক্রস প্লেট নোঙ্গরগুলি একটি বিরক্তিকর বা ড্রিল করা গর্তের পাশে তির্যকভাবে ঢোকানোর জন্য ডিজাইন করা হয়েছে, যেটি ইতিমধ্যেই আন্ডারকাট করা হয়েছে যাতে নোঙ্গরটিকে গাই তারের সাথে 90-ডিগ্রি কোণে বসতে দেওয়া হয়।
অ্যাঙ্কর রড বসানোর জন্য একটি অতিরিক্ত, উপযুক্ত আকারের পরিখা যোগ করা হলে, ক্রস প্লেট অ্যাঙ্কর ইনস্টল করা যেতে পারে। নোঙ্গরের নীচের প্রান্তে ক্রস প্লেটটি মাটির অভ্যন্তরীণ ভরে খনন করে, একটি বাদাম ধারক দৃঢ়ভাবে নোঙ্গরটিকে সুরক্ষিত করে। নোঙ্গর তারপর প্রয়োজন হিসাবে উপরের প্রান্ত মাধ্যমে পরিচালিত হতে পারে.
